發布時間:2021-05-31 05:33:44 人氣:273 來源:橡膠硅膠自動化設備廠家
一:檢測內容及要求
檢測內容: 1:底部檢測表面外觀 2:頂部檢測變形
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率:每分鐘檢測數量 250-350件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.

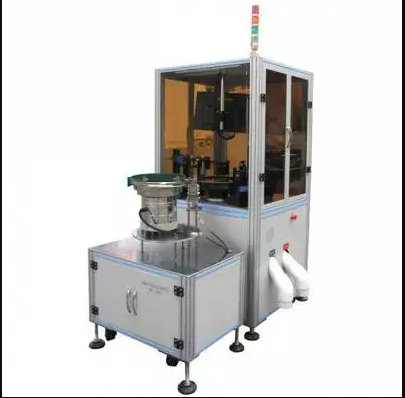

二:視覺檢測設備外觀3D立體圖
三:1 底部正光檢測方式

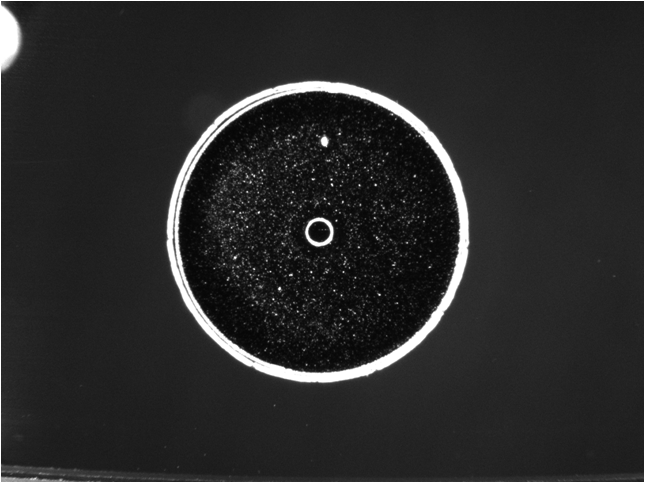

底部檢測效果原圖:
三:1 底部正光檢測方式

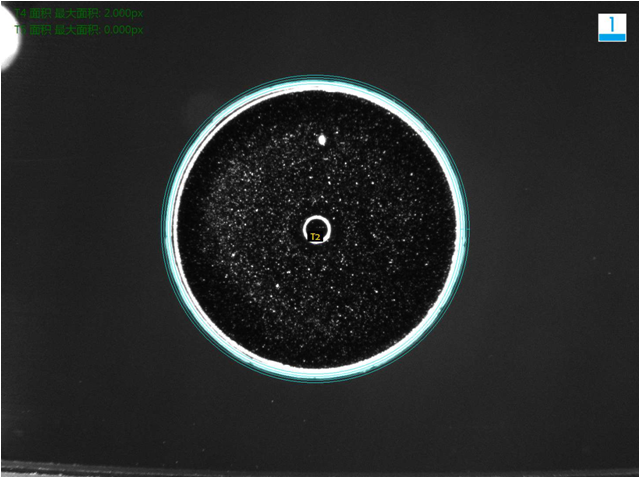

底部檢測良品分析圖:OK
三:1 底部正光檢測方式

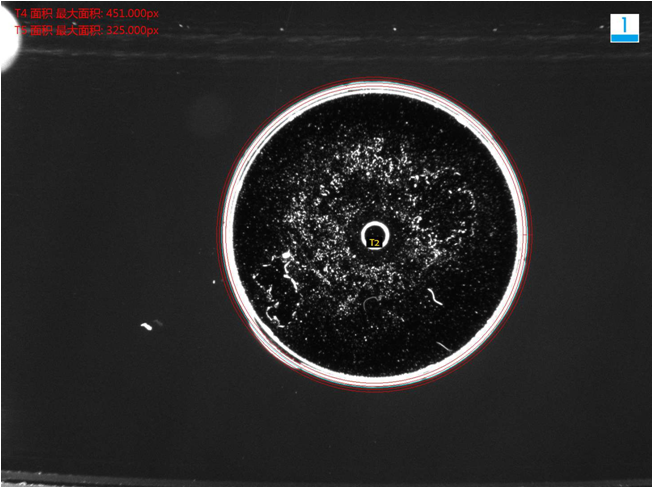

底部檢測不良品分析圖(底部劃傷):NG
三:1 底部正光檢測方式
底部檢測不良品分析圖(底部壓傷):NG
三:2 頂部正光檢測方式

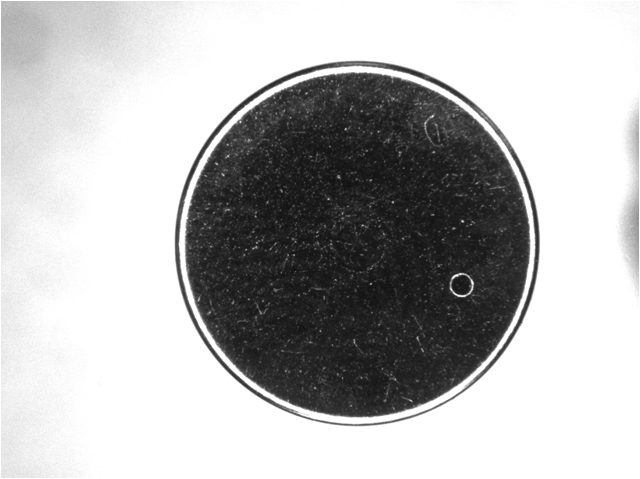

頂部檢測效果原圖:
三: 2 頂部正光檢測方式

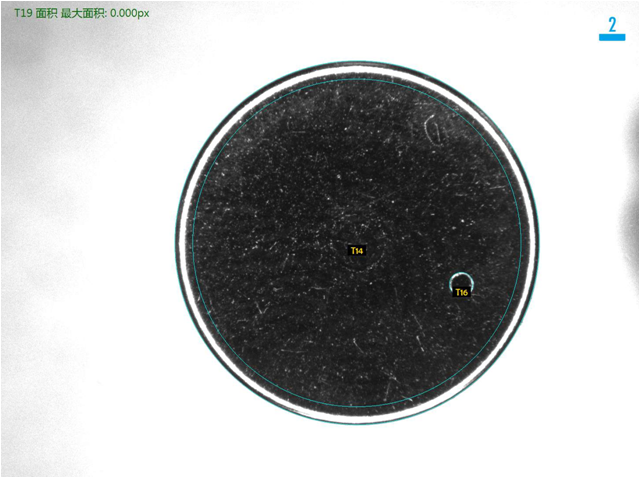

頂部檢測良品分析圖:OK
三: 2 頂部正光檢測方式

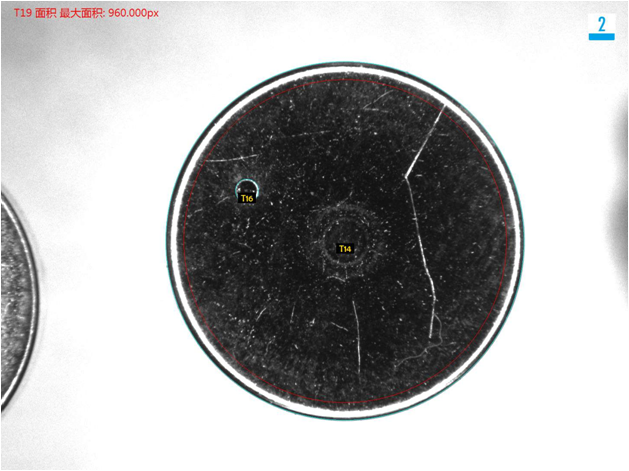

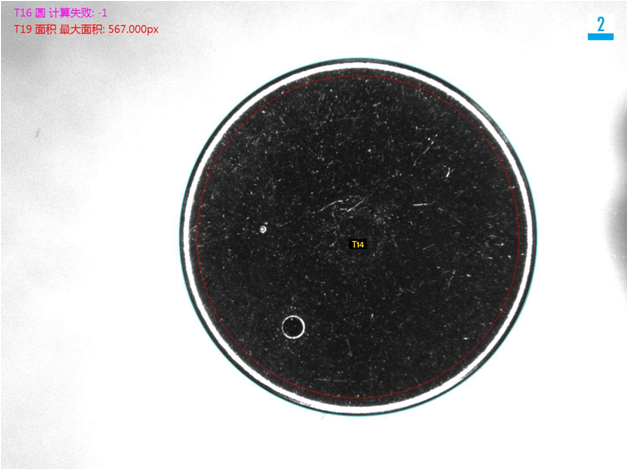

頂部檢測不良品分析圖(正面變形):NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。
環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源: 交流220V,50Hz, 耗電<1KVA
以上為東莞銘威自動化金屬蓋視覺檢測設備方案,詳情可訪問東莞銘威自動化官方網站www.gao-kao.net
